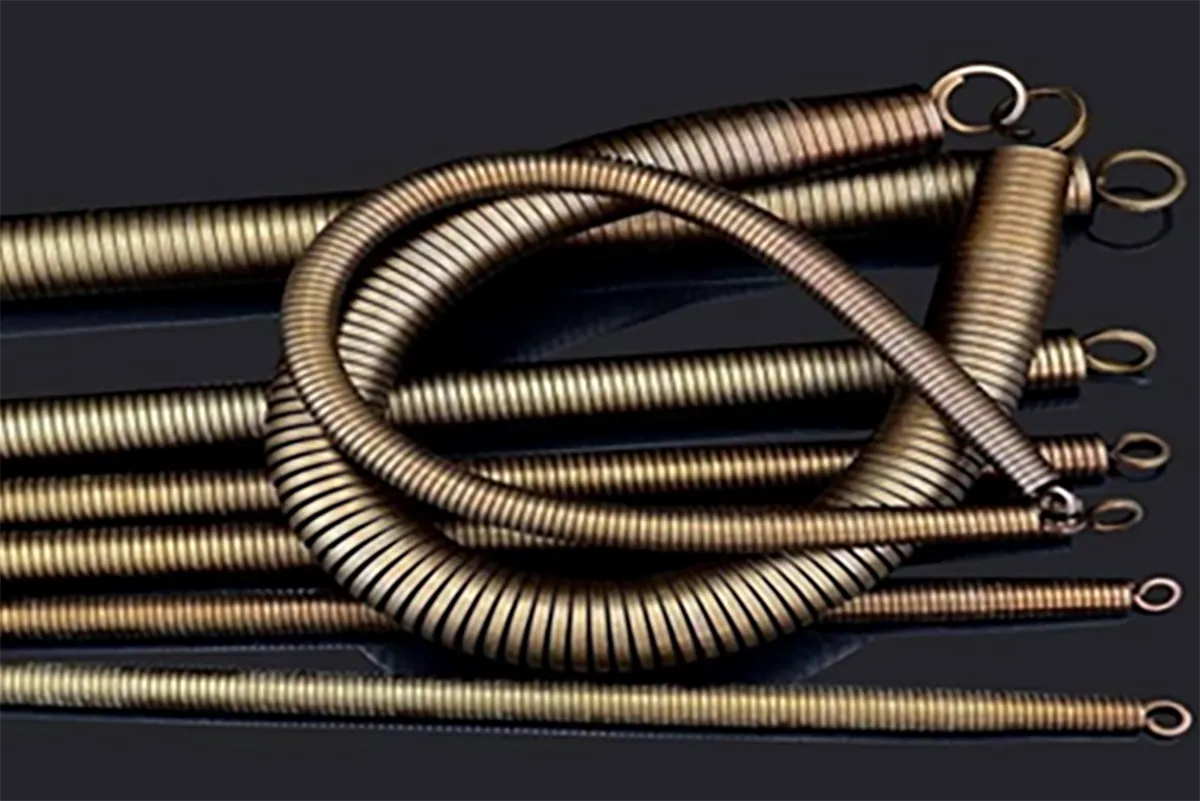

مشخصات و مدل های فنرهای خم

فنرهای خم‌کاری لوله برق یکی از مهم‌ترین ابزارها در اجرای تأسیسات الکتریکی هستند و برای خم‌کردن لوله‌های برق UPVC سرد مورد استفاده قرار می‌گیرند. استفاده از فنر خم باعث می‌شود لوله هنگام خم شدن دچار له‌شدگی، ترک یا کاهش قطر داخلی نشود و در نهایت خم‌کاری با دقت و کیفیت بالاتری انجام گیرد.

فنرهای خم معمولاً در دو مدل کلی خم سرد و خم گرم تولید می‌شوند و از نظر سایز نیز متناسب با سایز لوله‌های برق ساختمانی طراحی می‌شوند.

سایز و ابعاد فنر خم

فنرهای خم‌کاری معمولاً در سایزهای ۲۰، ۲۵ و ۳۲ میلی‌متر تولید می‌شوند تا با لوله‌های برق رایج ساختمانی هماهنگ باشند. همچنین این فنرها در طول‌های مختلف عرضه می‌شوند که رایج‌ترین آن‌ها ۶۰ سانتی‌متر است؛ هرچند برخی مدل‌ها در طول‌های ۹۰ و ۱۸۰ سانتی‌متر نیز تولید می‌شوند.

نوع مشخصات	مقادیر رایج
مدل فنر	خم سرد / خم گرم
سایز فنر	20، 25 و 32 میلی‌متر
طول فنر	60، 90 و 180 سانتی‌متر

ویژگی‌های مهم فنر خم‌کاری لوله برق سرد UPVC

این ویژگی ها عبارت اند از:

۱. جنس مقاوم و انعطاف‌پذیر

فنرهای خم‌کاری معمولاً از فولاد فنر (Spring Steel) ساخته می‌شوند تا علاوه بر انعطاف مناسب، مقاومت کافی برای جلوگیری از له‌شدن لوله را نیز داشته باشند.

مزایا:

• انعطاف مناسب داخل لوله
• مقاومت بالا در برابر فشار
• جلوگیری از تغییر شکل لوله

۲. طول مناسب برای ایجاد خم استاندارد

فنرها در اندازه‌های مختلفی مانند ۱، ۱.۲۵ و ۱.۵ متر تولید می‌شوند تا پشتیبانی کافی در طول خم ایجاد شود و خم‌کاری با دقت بیشتری انجام گیرد.

۳. سطح صیقلی و روان

سطح فنرها معمولاً روغن‌کاری یا پرداخت می‌شود تا:

• به‌راحتی داخل لوله حرکت کنند
• به دیواره لوله نچسبند
• باعث ایجاد خط و خش روی لوله نشوند

۴. سر قلاب‌دار برای کنترل بهتر

بسیاری از فنرها دارای حلقه یا قلاب در انتهای خود هستند تا کنترل و خارج‌ کردن فنر از داخل لوله راحت‌تر باشد.

فنر قلاب‌دار چیست؟

فنر قلاب‌دار یا Hook Spring نوعی فنر است که در یک سمت دارای قلاب بوده و در کاربردهای صنعتی و لوله‌کشی برای کنترل بهتر هنگام خم‌کاری استفاده می‌شود. این نوع فنر مقاومت بالایی در برابر فشار و کشش دارد و استفاده از آن بسیار ساده و کاربردی است.

۵. ضخامت مناسب سیم فنر

ضخامت سیم فنر باید به گونه‌ای باشد که:

• در برابر فشار خم تغییر شکل ندهد
• قدرت کافی برای خم‌کاری لوله UPVC را فراهم کند

انواع فنر خم‌کاری لوله برق UPVC

فنرهای خم‌کاری به طور کلی به دو دسته تقسیم می‌شوند:

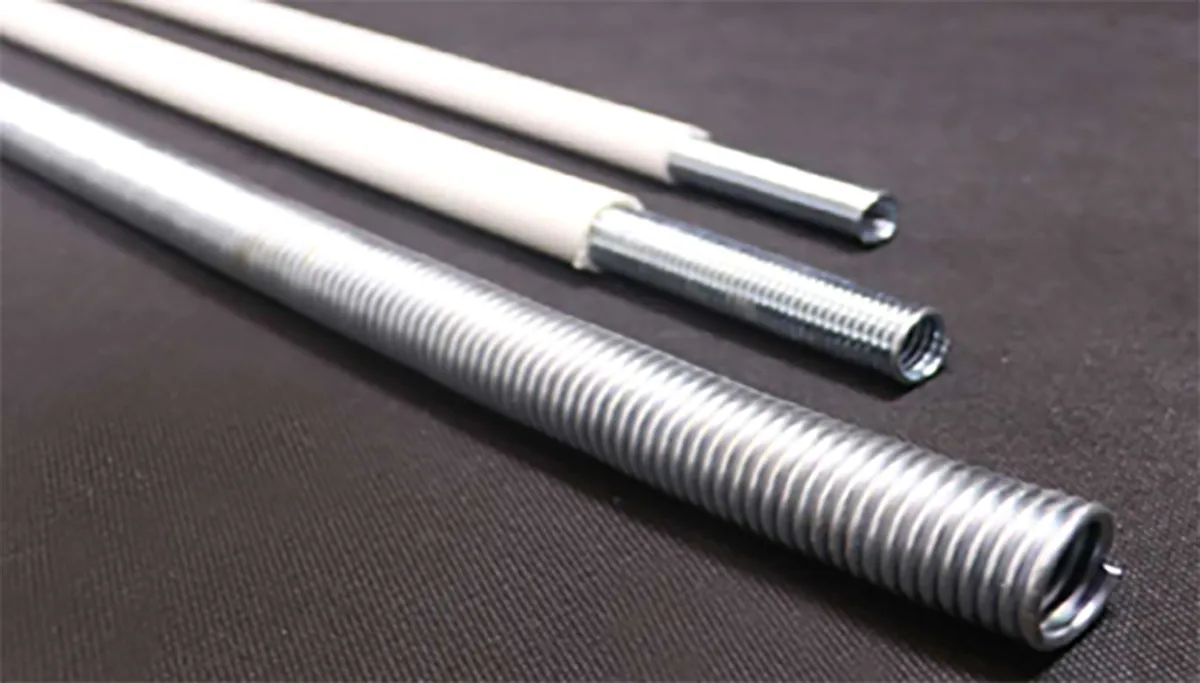

۱. فنر داخلی (Inside Spring)

در این مدل، فنر داخل لوله قرار می‌گیرد و از داخل از دیواره لوله پشتیبانی می‌کند.

مزایا

• جلوگیری حداکثری از له‌شدگی
• امکان ایجاد خم‌های تیزتر
• مناسب برای لوله‌های سایز کوچک تا متوسط

کاربرد

• خم‌کاری دقیق
• برق‌کاری حرفه‌ای
• لوله‌های ۱۳.۵ تا ۴۰ میلی‌متر

۲. فنر خارجی (Outside Spring)

در این مدل، فنر روی بدنه خارجی لوله قرار می‌گیرد.

مزایا

• استفاده آسان‌تر
• مناسب افراد کم‌تجربه
• مناسب لوله‌های نازک‌تر

کاربرد

• خم‌های ساده و سریع
• زمانی که فنر داخلی در دسترس نیست

تفاوت فنر داخلی و خارجی

ویژگی	فنر خارجی	فنر داخلی
محل قرارگیری	روی لوله	داخل لوله
دقت خم	متوسط	بالا
احتمال له‌شدگی	بیشتر	بسیار کم
نوع استفاده	عمومی	حرفه‌ای
مناسب خم‌های تیز	محدود	بله

فنر خم سرد چهارپهلو چیست؟

فنر چهارپهلو یکی از مدل‌های حرفه‌ای فنر خم‌کاری لوله برق است که به‌جای سیم گرد، از سیم با مقطع مربعی ساخته می‌شود. این طراحی باعث افزایش قدرت و دقت خم‌کاری می‌شود.

ویژگی‌های فنر چهارپهلو

این ویژگی ها عبارت اند از:

۱. مقطع چهارگوش

• استحکام بیشتر
• جلوگیری بهتر از له‌شدگی
• تماس بیشتر با دیواره لوله

۲. تحمل فشار بالا

• مناسب خم‌های ۱۴۰ و ۱۷۵ درجه
• عملکرد عالی در لوله‌های ضخیم

۳. مناسب خم سرد

• بدون نیاز به حرارت زیاد
• بدون ترک و کاهش قطر داخلی

۴. ایجاد خم دقیق

• جلوگیری از چین‌خوردگی
• حفظ مسیر داخلی لوله

انواع فنر چهارپهلو

شامل:

فنر داخلی چهارپهلو

فنر داخلی چهارپهلو یکی از ابزارهای حرفه‌ای و پرکاربرد در خم‌کاری لوله‌های برق UPVC است که داخل لوله قرار می‌گیرد و هنگام اجرای خم، از دیواره داخلی لوله به‌خوبی پشتیبانی می‌کند. طراحی چهارپهلو این فنر باعث افزایش قدرت خم، کنترل بهتر و جلوگیری از له‌شدگی یا تغییر شکل لوله در زمان خم‌کاری می‌شود.

این نوع فنر برای اجرای خم‌های دقیق و حرفه‌ای بسیار مناسب بوده و معمولاً برای لوله‌های برق با سایز ۱۳.۵ تا ۳۲ میلی‌متر مورد استفاده قرار می‌گیرد. استفاده از فنر داخلی چهارپهلو کمک می‌کند قطر داخلی لوله حفظ شده و مسیر عبور سیم و کابل بدون افت کیفیت باقی بماند.

فنر خارجی چهارپهلو

فنر خارجی چهارپهلو یکی از انواع فنرهای مخصوص خم‌کاری لوله برق UPVC است که روی بدنه خارجی لوله قرار می‌گیرد و در هنگام خم‌کاری از تغییر شکل و ترک‌خوردگی لوله جلوگیری می‌کند. طراحی چهارپهلو این فنر باعث افزایش استحکام و کنترل بهتر هنگام اجرای خم می‌شود و به دلیل استفاده آسان‌تر، گزینه‌ای مناسب برای خم‌های سبک‌تر و زاویه‌های ملایم به شمار می‌رود.

این نوع فنر معمولاً در پروژه‌های برق‌کاری ساختمانی برای اجرای خم‌های سریع و ساده مورد استفاده قرار می‌گیرد و برای کاربران نیمه‌حرفه‌ای و عمومی نیز انتخاب مناسبی محسوب می‌شود.

مقایسه فنر چهارپهلو و فنر معمولی

ویژگی	فنر چهارپهلو	فنر معمولی گرد
قدرت خم	بسیار بالا	متوسط
احتمال له‌شدگی	بسیار کم	بیشتر
دقت خم	بالا	معمولی
کنترل خم	عالی	متوسط
مناسب خم‌های تیز	بله	محدود

مزیت خم ۹۰ درجه و ۸۷.۵ درجه در اتصالات

زانویی ۹۰ درجه

• زاویه دقیق ۹۰ درجه
• مناسب سیستم‌های تحت فشار
• تغییر مسیر سریع

زانویی ۸۷.۵ درجه

• زاویه ملایم‌تر
• کاهش احتمال گرفتگی
• مناسب سیستم فاضلاب ثقلی

مقایسه زانویی ۹۰ و ۸۷.۵ درجه

نوع اتصال	زاویه	کاربرد اصلی	مزیت
زانویی 90 درجه	90°	آبرسانی و سیستم‌های تحت فشار	تغییر جهت سریع
زانویی 87.5 درجه	87.5°	فاضلاب ثقلی	کاهش گرفتگی و رسوب

خم کردن لوله برق (خم ۲۰، ۱۴۰، ۱۷۵ درجه)

خم‌کاری لوله برق یکی از مراحل مهم در اجرای تأسیسات الکتریکی است و برای عبور صحیح لوله‌ها در مسیرهای مختلف انجام می‌شود.

• خم ۲۰ درجه: مناسب تغییر مسیرهای جزئی و عبور از موانع کوچک.
• خم ۱۴۰ درجه: مناسب تغییر مسیرهای تند و برگشت لوله در فضای محدود.
• خم ۱۷۵ درجه: مناسب مسیرهایی که نیاز به برگشت تقریباً کامل لوله وجود دارد.

دو خم و سه خم در لوله‌کشی برق

دو خم

برای عبور از موانع یا تغییر ارتفاع لوله استفاده می‌شود.

کاربردها

• عبور از تیرچه
• دور زدن مانع
• تنظیم ارتفاع مسیر

سه خم

برای عبور از موانع بزرگ‌تر یا تغییرات پیچیده مسیر استفاده می‌شود و باعث می‌شود مسیر لوله‌کشی تمیز و استاندارد باقی بماند.

نکات مهم در خم‌کاری لوله برق

برای اجرای یک خم استاندارد و اصولی در لوله‌کشی برق، رعایت چند نکته مهم ضروری است. اولین مورد، استفاده از فنر خم‌کن متناسب با سایز لوله است؛ زیرا انتخاب نادرست فنر می‌تواند باعث ترک‌خوردگی یا تغییر شکل لوله شود. همچنین قبل از شروع خم‌کاری، باید محل خم به‌دقت اندازه‌گیری و علامت‌گذاری شود تا مسیر لوله‌کشی کاملاً دقیق اجرا گردد.

رعایت شعاع استاندارد خم نیز اهمیت زیادی دارد، چرا که خم‌های بیش از حد تند می‌توانند باعث کاهش قطر داخلی لوله و دشوار شدن عبور سیم و کابل شوند. در زمان اجرای خم باید از وارد کردن فشار بیش از حد جلوگیری کرد تا لوله دچار له‌شدگی نشود و شکل ظاهری آن حفظ گردد. در نهایت، پس از اتمام خم‌کاری بهتر است مسیر داخلی لوله بررسی و تست شود تا از باز بودن مسیر و عبور آسان سیم‌ها اطمینان حاصل شود.

جمع‌بندی

خم‌کاری صحیح لوله‌های برق و استفاده از فنر مناسب، نقش بسیار مهمی در کیفیت اجرای تأسیسات الکتریکی دارد. انتخاب فنر داخلی یا خارجی، استفاده از مدل‌های چهارپهلو، رعایت زاویه استاندارد خم و جلوگیری از له‌شدگی لوله، همگی باعث افزایش طول عمر سیستم برق‌کشی و سهولت عبور سیم و کابل خواهند شد. همچنین استفاده از لوله‌های استاندارد UPVC با کیفیت بالا، ایمنی پروژه را تا حد زیادی افزایش می‌دهد.
